उत्पाद विवरण:
|
| भाग संख्या: | AD7606BSTZ | चैनलों की संख्या: | 8 |
|---|---|---|---|
| संकल्प (बिट्स): | 16 ख | नमूनाकरण दर (प्रति सेकंड): | 200k |
| वोल्टेज आपूर्ति: | 2.3V ~ 5.25V, 4.75V ~ 5.25V | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस |

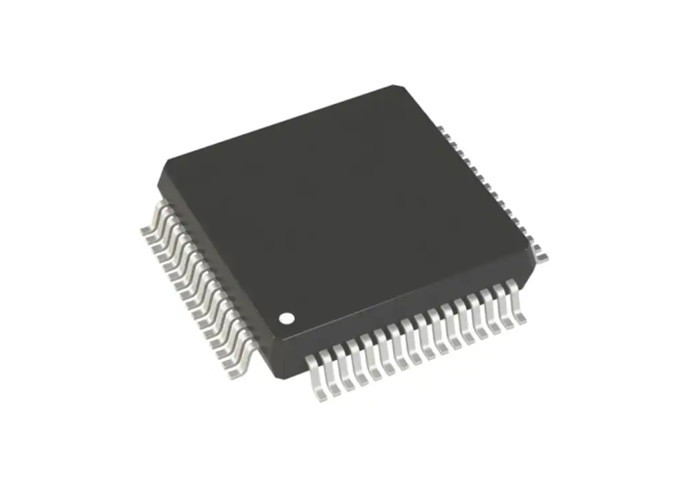

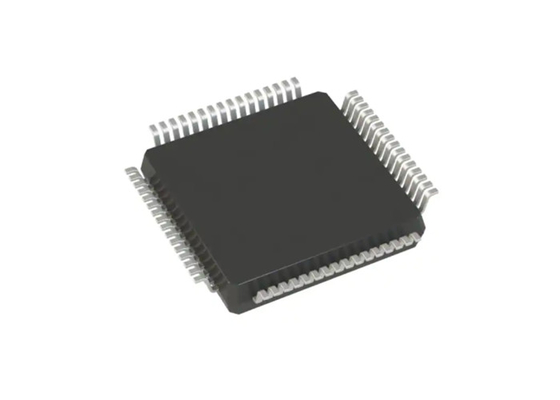

8 चैनल्स AD7606BSTZ 16-बिट सिंक्रोनस डेटा एक्विजिशन सिस्टम LQFP64
AD7606BSTZ का उत्पाद विवरण
AD7606BSTZ क्रमशः आठ, छह और चार चैनलों के साथ 16-बिट, एक साथ नमूनाकरण, एनालॉग-टू-डिजिटल डेटा अधिग्रहण सिस्टम (DAS) हैं।प्रत्येक भाग में एनालॉग इनपुट क्लैंप सुरक्षा, एक दूसरे क्रम का एंटीएलियासिंग फिल्टर, एक ट्रैक-एंड-होल्ड एम्पलीफायर, एक 16-बिट चार्ज पुनर्वितरण क्रमिक सन्निकटन एनालॉग-टू-डिजिटल कनवर्टर (एडीसी), एक लचीला डिजिटल फिल्टर, एक 2.5 वी संदर्भ शामिल है। और संदर्भ बफर, और उच्च गति सीरियल और समांतर इंटरफेस।
AD7606BSTZ एक एकल 5 V आपूर्ति से संचालित होता है और सभी चैनलों के लिए 200 kSPS तक थ्रूपुट दरों पर नमूनाकरण करते समय ±10 V और ± 5 V सच्चे द्विध्रुवीय इनपुट संकेतों को समायोजित कर सकता है।इनपुट क्लैम्प सुरक्षा सर्किट्री ±16.5 V तक वोल्टेज को सहन कर सकती है। AD7606 में नमूना आवृत्ति की परवाह किए बिना 1 MΩ एनालॉग इनपुट प्रतिबाधा है।सिंगल सप्लाई ऑपरेशन, ऑन-चिप फ़िल्टरिंग, और उच्च इनपुट प्रतिबाधा ड्राइवर ऑप एम्प्स और बाहरी द्विध्रुवीय आपूर्ति की आवश्यकता को समाप्त करती है।
AD7606BSTZ एंटीअलियासिंग फिल्टर में 22 kHz की 3 dB कटऑफ आवृत्ति है और 200 kSPS पर नमूना लेने पर 40 dB एंटीअलियास अस्वीकृति प्रदान करता है।लचीला डिजिटल फिल्टर पिन संचालित है, एसएनआर में सुधार लाता है, और 3 डीबी बैंडविड्थ को कम करता है।
AD7606BSTZ की विशिष्टता
| AD7606BSTZ | |
| समानांतर, एसपीआई | |
| 200 केएस/एस | |
| एकल समाप्त | |
| एसएआर | |
| 95.5 डीबी | |
| DNL - डिफरेंशियल नॉनलाइनरिटी: | +/- 0.99 एलएसबी |
| लाभ त्रुटि: | +/- 32 एलएसबी |
| ऊंचाई: | 1.4 मिमी |
| INL - इंटीग्रल नॉनलाइनियरिटी: | +/- 2 एलएसबी |
| इनपुट वोल्टेज: | +/- 5 वी/+/- 10 वी |
| लंबाई: | 10 मिमी |
| एडीसी इनपुट की संख्या: | 8 इनपुट |
| कन्वर्टर्स की संख्या: | 1 कन्वर्टर |
| ऑपरेटिंग आपूर्ति वोल्टेज: | 5 वी |
| पीडी - पावर अपव्यय: | 142 मेगावाट |
| बिजली की खपत: | 100 मेगावाट |
AD7606BSTZ की विशेषताएं
AD7606BSTZ के अनुप्रयोग
AD7606BSTZ का कार्यात्मक ब्लॉक आरेख
AD7606BSTZ का पिन कॉन्फ़िगरेशन
