उत्पाद विवरण:
|
| भाग संख्या: | MAX17260SEWL | उत्पाद की स्थिति: | सक्रिय |
|---|---|---|---|
| इंटरफेस: | I2C | परिचालन तापमान: | -40°C ~ 85°C |
| माउंटिंग प्रकार: | सतह माउंट | कार्य: | बैटरी मॉनिटर |
| प्रमुखता देना: | पावर प्रबंधन MAX17260SEWL+T,MAX17260SEWL+T बैटरी प्रबंधन प्रणाली IC,बैटरी प्रबंधन प्रणाली IC लिथियम आयन 9-WLP |
||
MAX17260SEWL एकीकृत सर्किट चिप बैटरी प्रबंधन प्रणाली आईसी लिथियम आयन 9-WLP
सामान्य विवरण
MAX17260SEWL एक अल्ट्रा-लो पावर ईंधन गेज IC है जो मैक्सिम मॉडलगेजTM m5 एल्गोरिथ्म को लागू करता है।आईसी एक एकल सेल बैटरी पैक की निगरानी करता है और दोनों उच्च पक्ष और निम्न पक्ष धारा सेंसर का समर्थन करता है.

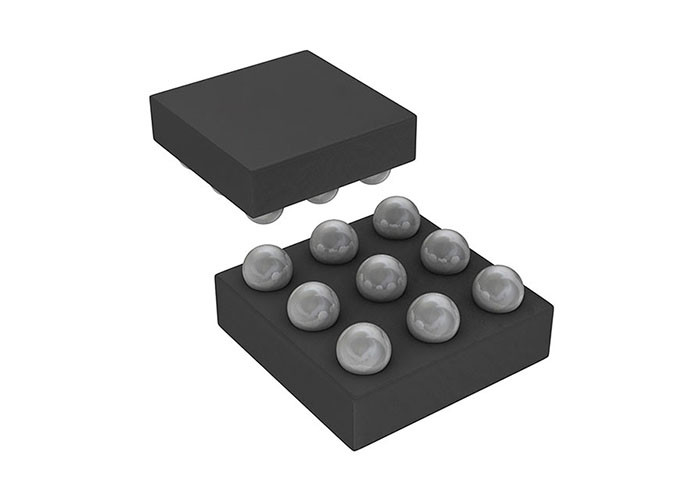

आईसी वर्तमान, वोल्टेज और तापमान के सटीक माप प्रदान करता है। बैटरी पैक का तापमान आंतरिक तापमान सेंसर या बाहरी थर्मिस्टोर का उपयोग करके मापा जाता है।एक 2-वायर I2C इंटरफेस डेटा और नियंत्रण रजिस्टरों तक पहुंच प्रदान करता हैआईसी छोटे सीसा मुक्त 0.4 मिमी पिच, 1.5 मिमी x 1.5 मिमी, 9-पिन डब्ल्यूएलपी पैकेज और 3 मिमी x 3 मिमी, 14-पिन टीडीएफएन पैकेज में उपलब्ध है।
लाभ और विशेषताएं
मॉडलगॉज m5 EZ
ईजी प्रदर्शन के लिए कोई विशेषता की आवश्यकता नहीं है
बैटरी परिवर्तन के खिलाफ मजबूत
खाली वोल्टेज के पास त्रुटि को समाप्त करता है
कुलोन-काउंटर बहाव को समाप्त करता है
उम्र, वर्तमान और तापमान के लिए मुआवजा
खाली, पूर्ण या निष्क्रिय अवस्था की आवश्यकता नहीं है
कम 5.1μA ऑपरेटिंग करंट
वर्तमान का सटीक संवेदन
उच्च पक्ष या निम्न पक्ष सेंसर विकल्प
वाइड सेंस रेजिस्टर रेंजः 1mΩ से 1000mΩ
तापमान मुआवजा के साथ ट्रेस सेंसिंग
LiFePO4 सहित Li+ और वेरिएंट का समर्थन करता है
थर्मिस्टोर या ±1°C आंतरिक तापमान
डायनामिक पावर डिस्चार्ज के दौरान पावर क्षमता का अनुमान लगाती है
खाली होने का समय और पूर्ण होने का समय
सैद्धांतिक भार के तहत शेष क्षमता की भविष्यवाणी
कोई कैलिब्रेशन आवश्यक नहीं है
वोल्टेज, SOC, तापमान, वर्तमान और 1% SOC परिवर्तन के लिए चेतावनी सूचक
आवेदन
पहनने योग्य उपकरण, स्मार्टवॉच
टैबलेट, 2-इन-1 लैपटॉप
ब्लूटूथ हेडसेट
स्वास्थ्य और फिटनेस मॉनिटर
डिजिटल स्टिल, वीडियो और एक्शन कैमरा
चिकित्सा उपकरण
हैंडहेल्ड कंप्यूटर और टर्मिनल
वायरलेस स्पीकर
गृह एवं भवन स्वचालन, सेंसर
पोर्टेबल गेम प्लेयर
खिलौने
सरल ईंधन-मापक सर्किट आरेख
