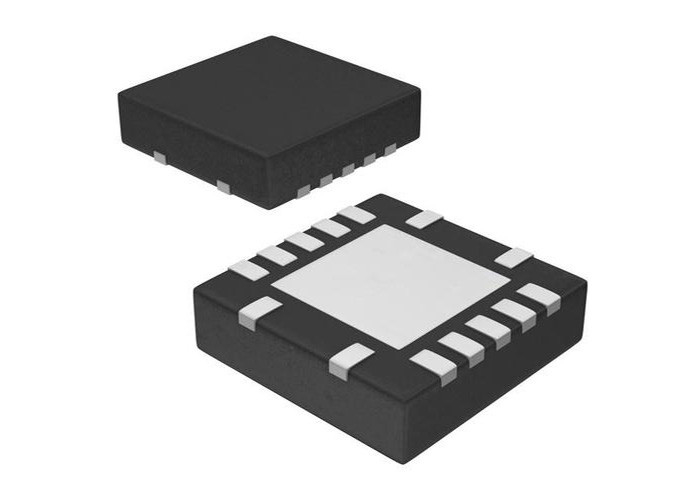

LMG3422R050RQZR GaN IC 600V 32A GaN FET पावर स्टेज एकीकृत सुरक्षा के साथ VQFN54 लोड ड्राइवर

LMG3422R050RQZR GaN IC 600V 32A GaN FET पावर स्टेज एकीकृत सुरक्षा के साथ VQFN54 लोड ड्राइवर
LMG3422R050RQZR GaN IC 600V 32A GaN FET पावर स्टेज एकीकृत सुरक्षा के साथ VQFN54 लोड ड्राइवर LMG3422R050RQZR GaN IC 600V 32A GaN FET पावर स्टेज एकीकृत सुरक्षा के साथ VQFN54 लोड ड्राइवर

बड़ी छवि :  LMG3422R050RQZR GaN IC 600V 32A GaN FET पावर स्टेज एकीकृत सुरक्षा के साथ VQFN54 लोड ड्राइवर

उत्पाद विवरण:
उत्पत्ति के प्लेस: सीएन
ब्रांड नाम: Original Factory
प्रमाणन: Lead free / RoHS Compliant
मॉडल संख्या: LMG3422R050RQZR
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 10
मूल्य: Contact for Sample
पैकेजिंग विवरण: वीक्यूएफएन-54
प्रसव के समय: 5-8 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
संपर्क करें

LMG3422R050RQZR GaN IC 600V 32A GaN FET पावर स्टेज एकीकृत सुरक्षा के साथ VQFN54 लोड ड्राइवर

विवरण
भाग संख्या: LMG3422R050RQZR वोल्टेज - भार: 600V
आरडीएस ऑन (टाइप): 43 एमओएम वर्तमान - आउटपुट (अधिकतम): 32 ए
वोल्टेज - आपूर्ति (वीसीसी/वीडीडी): 7.5 वी ~ 18 वी परिचालन तापमान: -40 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस (टीजे)
प्रमुखता देना:

GaN IC LMG3422R050RQZR

,

MOSFET GaN IC

,

MOSFET हाफ ब्रिज ड्राइवर

LMG3422R050RQZR GaN IC 600V 32A GaN FET पावर स्टेज VQFN54 लोड ड्राइवर
LMG3422R050RQZR GaN FET, एकीकृत ड्राइवर और सुरक्षा के साथ, डिजाइनरों को पावर इलेक्ट्रॉनिक्स सिस्टम में पावर घनत्व और दक्षता के नए स्तर प्राप्त करने में सक्षम बनाता है। उन्नत पावर प्रबंधन सुविधाओं में डिजिटल तापमान रिपोर्टिंग और फॉल्ट डिटेक्शन शामिल हैं। GaN FET का तापमान एक परिवर्तनीय ड्यूटी साइकिल PWM आउटपुट के माध्यम से रिपोर्ट किया जाता है, जो डिवाइस लोडिंग को प्रबंधित करना सरल बनाता है। रिपोर्ट किए गए दोषों में ओवरटेम्परेचर, ओवरकरंट और UVLO मॉनिटरिंग शामिल हैं।
विशेष विवरण
पैरामीटर मान
आउटपुट कॉन्फ़िगरेशन आधा ब्रिज
अनुप्रयोग सामान्य प्रयोजन
इंटरफ़ेस PWM
लोड प्रकार इंडक्टिव, कैपेसिटिव, रेसिस्टिव
प्रौद्योगिकी MOSFET (मेटल ऑक्साइड)
करंट - आउटपुट / चैनल 1.2A
करंट - पीक आउटपुट 1.2A
वोल्टेज - आपूर्ति 7.5V ~ 18V
वोल्टेज - लोड 7.5V ~ 18V
ऑपरेटिंग तापमान -40°C ~ 150°C (TJ)
मुख्य विशेषताएं
  • हार्ड-स्विचिंग टोपोलॉजी के लिए JEDEC JEP180 के लिए योग्य
  • एकीकृत गेट ड्राइवर के साथ 600V GaN-on-Si FET
  • एकीकृत उच्च परिशुद्धता गेट बायस वोल्टेज
  • 200V/ns FET होल्ड-ऑफ
  • 3.6MHz स्विचिंग आवृत्ति
  • स्विचिंग प्रदर्शन और EMI शमन के अनुकूलन के लिए 20V/ns से 150V/ns स्लीव रेट
  • 7.5V से 18V आपूर्ति से संचालित होता है
  • मजबूत सुरक्षा
  • चक्र-दर-चक्र ओवरकरंट और लैच्ड शॉर्ट-सर्किट सुरक्षा < 100ns प्रतिक्रिया
  • हार्ड-स्विचिंग करते समय 720V वृद्धि का सामना करता है
  • आंतरिक ओवरटेम्परेचर और UVLO मॉनिटरिंग से स्व-सुरक्षा
  • डिजिटल तापमान PWM आउटपुट के साथ उन्नत पावर प्रबंधन
अनुप्रयोग
उच्च घनत्व औद्योगिक बिजली आपूर्ति
सौर इन्वर्टर और औद्योगिक मोटर ड्राइव
निर्बाध बिजली आपूर्ति
मर्चेंट नेटवर्क और सर्वर PSU
मर्चेंट टेलीकॉम रेक्टिफायर
सरलीकृत ब्लॉक आरेख
LMG3422R050RQZR GaN IC 600V 32A GaN FET पावर स्टेज एकीकृत सुरक्षा के साथ VQFN54 लोड ड्राइवर 0
